Виды экранированных кабелей и их особенности
При прокладке кабелей разного назначения поблизости друг от друга токи, проходящие по ним, начинают взаимодействовать через электромагнитные поля. Для предотвращения этого явления используют экранированную кабельную продукцию.
Экран обеспечивает защиту электромагнитного поля изделия от воздействия внешних полей и наоборот. Кроме того, он повышает стойкость и прочность изоляции, защищает от агрессивных факторов окружающей среды.
Разновидности экранированных кабелей
- Силовой. Кабель силовой, как правило, рассчитан на напряжение от 6 до 10 кВ. Экран в этом случае защищает внешнюю среду от электромагнитного поля. По материалу изготовления жилы различают медную (ПвП) и алюминиевую (АПвП) продукцию. Экранировка в них выполняется из пероксидносшиваемой пленки, а наружную защитную оболочку составляют медная проволока и лента.
- Комбинированный. Это силовой кабель и кабель управления в одной оболочке. Используется для подключения к электричеству передвижных самоходных устройств, кранов, экскаваторов. Экранировка в них изготавливается из алюмолавсановой ленты с оплеткой из меди (КГПЭУ). Также используется электропроводящая резина, например, в марках КГЭУ.
- Сигнально-блокировочный. Находит применение в системах, предъявляющих строгие требования к защите данных. К ним относятся сигнализации, точные измерительные приборы. Для изготовления экрана используют алюмополиэтиленовую ленту (СБЗПу).

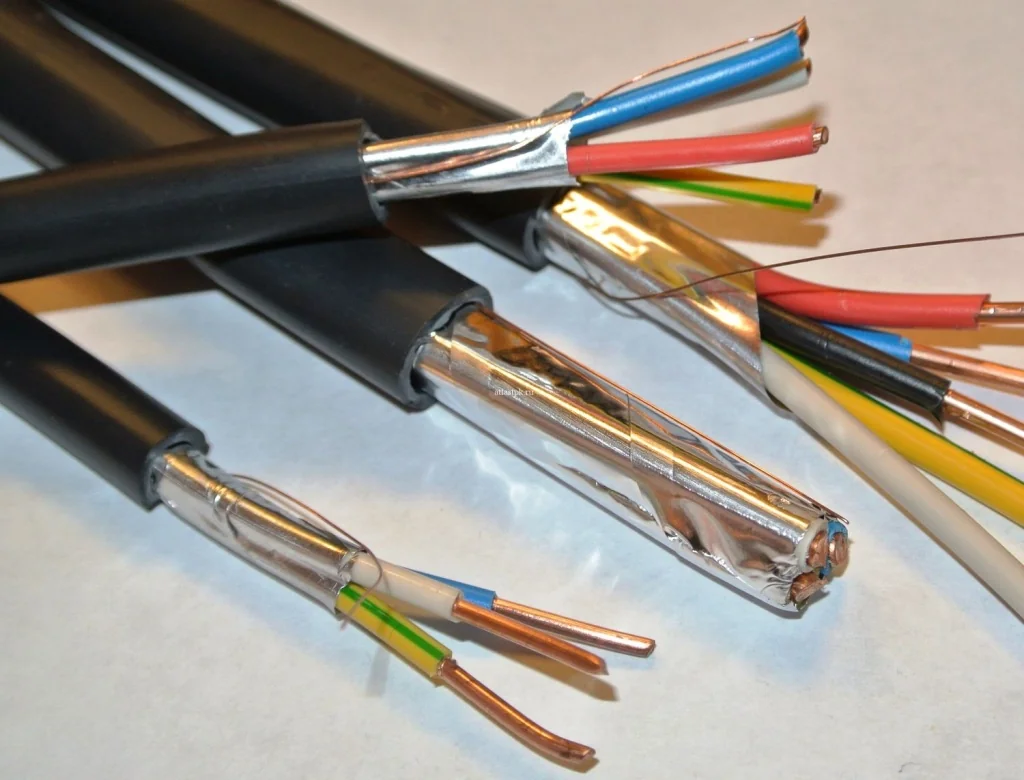

- Контрольный. Применяется для обмена данными с приборами, доступ к которым ограничен или невозможен. Контрольный кабель экранируется в целях защиты информации от электромагнитных полей, расположенных во внешней среде. Экран исполняется из тонкой фольги или медной проволоки (КВВГЭ, КГВЭВнг(А), КГВЭВ).

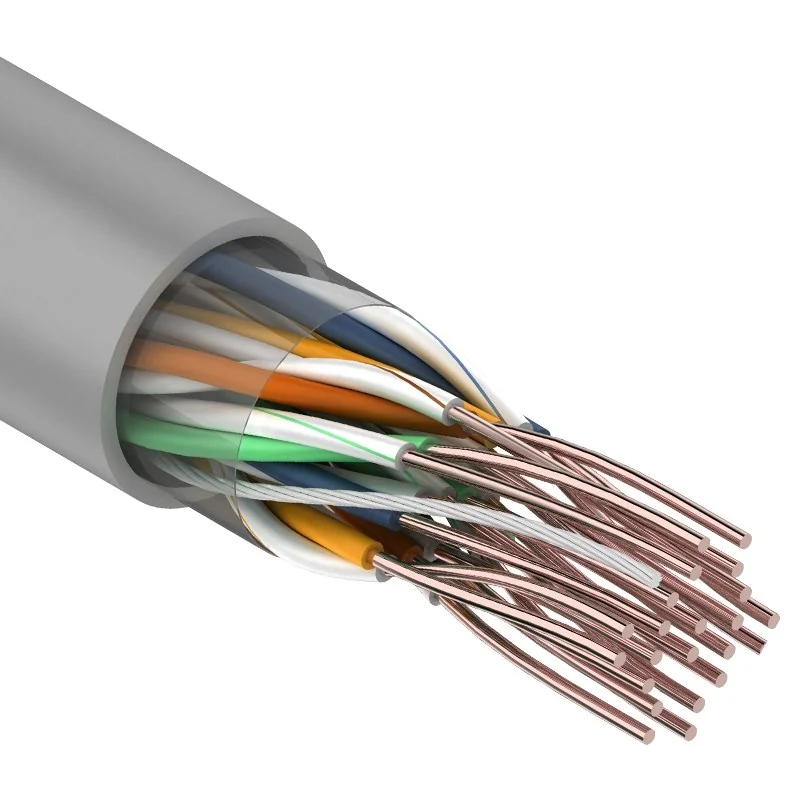

- Связи. Провода связи, к которым относится кабель для компьютерных сетей, предъявляют повышенные требования к защите передаваемой информации. Самые распространенные из них — FTP, STP, UTP (витая пара). Они экранируются медной фольгой, оплеткой или их комбинацией.
Методы тестирования
Для правильного выбора оптимальной по конструкции и стоимости экранированной кабельно-проводниковой продукции необходимо определиться со следующими параметрами:
- Влияние каких помех имеет большее значение?
- Для чего нужен экран — для предотвращения выхода электромагнитного поля за пределы изделия или для защиты от воздействия извне?
- Возможно ли в процессе эксплуатации механическое воздействие?
- Какова полоса частот?
Эффективность экранирования оценивают с помощью различных тестов. Так, тест на полное передаточное сопротивление дает возможность получить абсолютное значение эффективности экрана в устранении помех от излучения и статических зарядов на частотах до 1000 МГц.
Тестирование изделия с помощью поглощающего зажима позволяет оценить, насколько провод эффективен, без его разрушения.
GTEM ячейка может использоваться как детектор-уловитель излучаемых сигналов или кусок провода помещают внутрь нее и подвергают влиянию поля заранее известной величины.
Flex Test используется для оценки характеристик экрана изделия в процессе эксплуатации.
