Кабели среднего напряжения: сшитый полиэтилен или бумага?

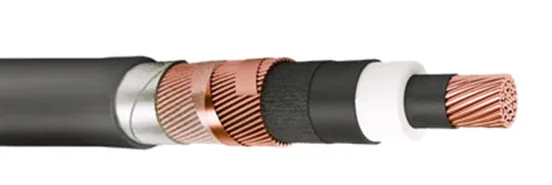

Кабельная продукция среднего напряжения с изоляционным слоем из сшитого полиэтилена (СПЭ) — отличный аналог продукции с бумажно-пропитанной (БПИ) и ПВХ-изоляцией. Сегодня кабель из сшитого полиэтилена постепенно вытесняет другие виды изделий благодаря своим техническим характеристикам.
Преимущества
- меньшая повреждаемость в процессе прокладки;
- высокая пропускная способность благодаря увеличению максимальной температуры жилы (допустимая длительная нагрузка — 90°С, при перегрузке — 130°С; силовые кабели с бумажной изоляцией рассчитаны, соответственно, на 70°С и 90°С);
- больший ток термоустойчивости при коротком замыкании;
- допустимый радиус изгиба меньше;
- высокая влагостойкость — нет необходимости в оболочке из металла;
- изоляционные электрические показатели выше при меньших диэлектрических потерях;
- не нужен предварительный подогрев перед монтажом при низких температурах;
- возможность прокладки на трассах с любой разностью уровней;
- меньшие размеры и вес, что облегчает прокладку;
- экологичность — в составе изделий нет свинца, битума;
- экономичная эксплуатация — затраты на обслуживание ниже.

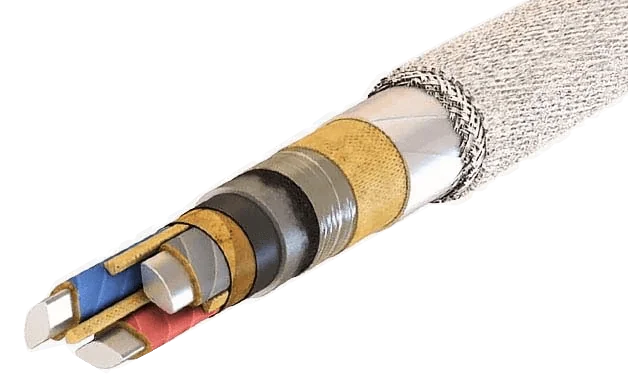

Чем хуже кабель с БПИ?
Кабельная продукция с изоляционным слоем из бумаги обладает высокими и достаточно стабильными электрическими характеристиками, но не лишена недостатков, причем существенных:
- Прежде всего, технология изготовления кабельных изделий с БПИ сложна и трудоемка. Кроме того, из-за стекания пропиточного состава возможность вертикальной прокладки провода ограничена.
- В конструкции изделия среднего напряжения обязательно присутствует металлическая оболочка: металл защищает пропитанную бумагу от влаги, из-за которой теряются изоляционные свойства. В то же время, наличие металлического элемента делает силовой кабель довольно тяжелым. Попытка сделать оболочку алюминиевой принесла новые проблемы: возникновение коррозии, приводящей к отказу работы линии.
- Наконец, в течение всего срока существования продукции с бумажной изоляцией остается актуальной проблема с подтекающим из-под оболочки маслом. Избавиться от этой проблемы очень сложно.
Изделия с изоляцией из сшитого полиэтилена лишены всех перечисленных недостатков.
Как решается вопрос в разных странах?
В России широко распространены кабели с бумажной изоляцией из-за более низкой первоначальной стоимости. Доля изделий из СПЭ в нашей стране составляет только 25%. Для сравнения — в Японии, Швеции, Франции и Финляндии полностью (100%), а в Германии и Дании практически полностью (95%) перешли на сшитый полиэтилен.
В Германии собрали статистику отказов кабельных систем. Выяснилось, что с переходом в 1980 году на использование проводов из СПЭ количество отказов снизилось с 0,5-1 случая до 0,005-0,1 на 100 км в год.
В российской электроэнергетике цифры более плачевные. Например, в Москве на 2010 год количество отказов кабельных линий находилось на уровне 11,7 случаев на 100 км в год.
Вывод
Силовые кабели с бумажной изоляцией морально устарели. Их замена на продукцию с изоляцией из сшитого полиэтилена в разы повышает надежность и сокращает расходы на обслуживание кабельных линий.
